Equiptop ESG TDNC tangential grinding machine

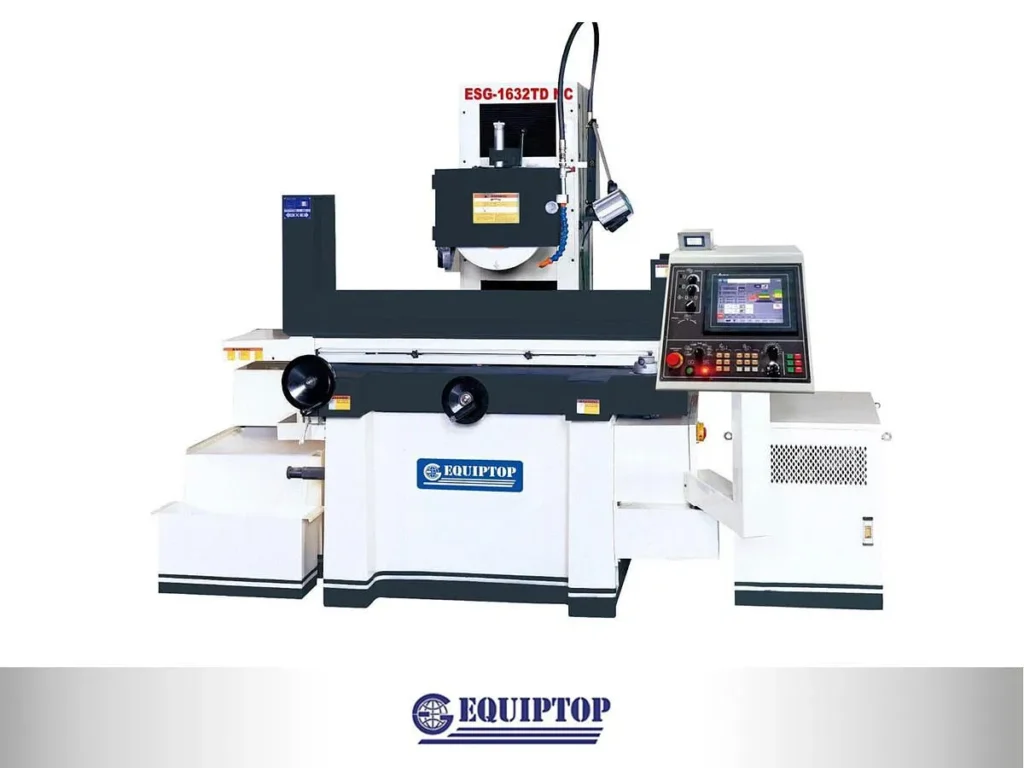

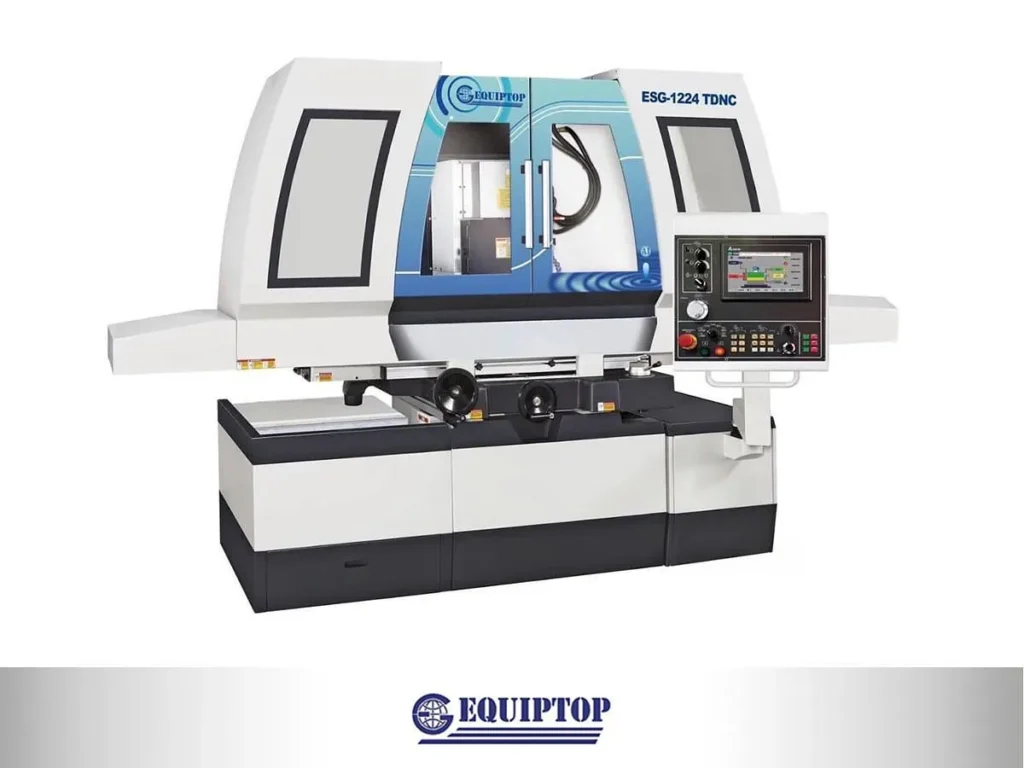

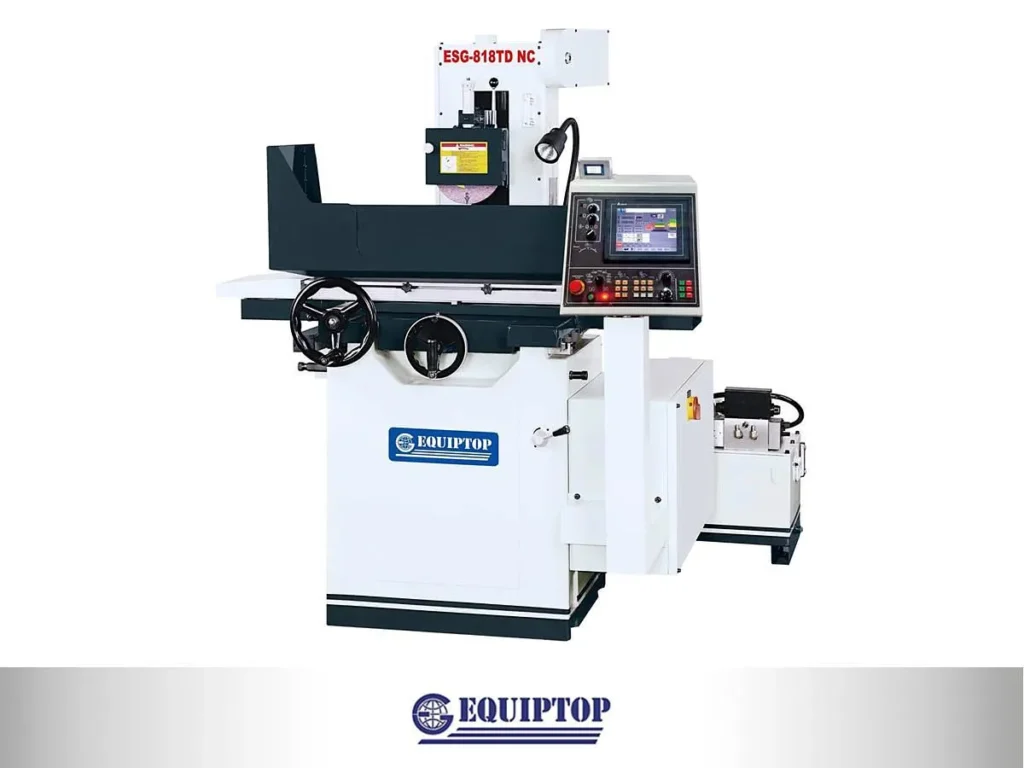

La ESG TDNC es la serie de rectificadoras tangenciales de precisión de Equiptop, disponible en tres tamaños de mesa para adaptarse a distintas necesidades de producción: el modelo ESG-818 TDNC, he ESG-1224 TDNC y el ESG-1632 TDNC, con capacidades de mesa que van desde los 203 × 460 mm hasta los 406 × 813 mm.

El control de la máquina se gestiona mediante un PLC Delta con pantalla táctil TFT LCD de 10 pulgadas, desde la que se programan todos los parámetros del ciclo de rectificado: punto de inicio, pasadas de desbaste y acabado, punto de referencia y parada por chispa intermitente. El sistema muestra en pantalla la posición del eje Y del husillo en tiempo real, facilitando el seguimiento del proceso en todo momento.

Tanto el avance vertical como el transversal están accionados por servomotores de corriente alterna, lo que permite un control muy fino del movimiento: el avance automático vertical se ajusta entre 0,001 y 0,05 mm, con un paso Jog de 0,001 mm y una velocidad de desplazamiento rápido de 400 mm/min. El avance transversal, por su parte, dispone de dos velocidades diferenciadas para desbaste y acabado, con ajuste del perfilado de muela directamente desde el panel de control.

A nivel constructivo, la máquina monta guías raspadas a mano —perfil doble en V en la bancada y perfil en V más plano en la mesa—, recubiertas con Turcite-B para reducir el desgaste y con lubricación automática. La columna, de estructura tipo panal, está calculada para absorber las cargas propias de un rectificado intensivo, mientras que el husillo de bolas de alta precisión en el eje transversal garantiza la repetibilidad del posicionamiento.

Según el modelo, la muela estándar va de Ø 203 mm a Ø 355 mm, con potencias de husillo de 2 HP en el ESG-818 TDNC y de hasta 5 HP en los modelos ESG-1224 TDNC y ESG-1632 TDNC, y velocidades de husillo de 1.450 o 2.850 rpm.

Por sus prestaciones, la ESG TDNC está especialmente indicada para talleres de utillaje, matricería y mecanizado de piezas de precisión que necesiten un rectificado plano de alta exactitud con automatización del ciclo.
