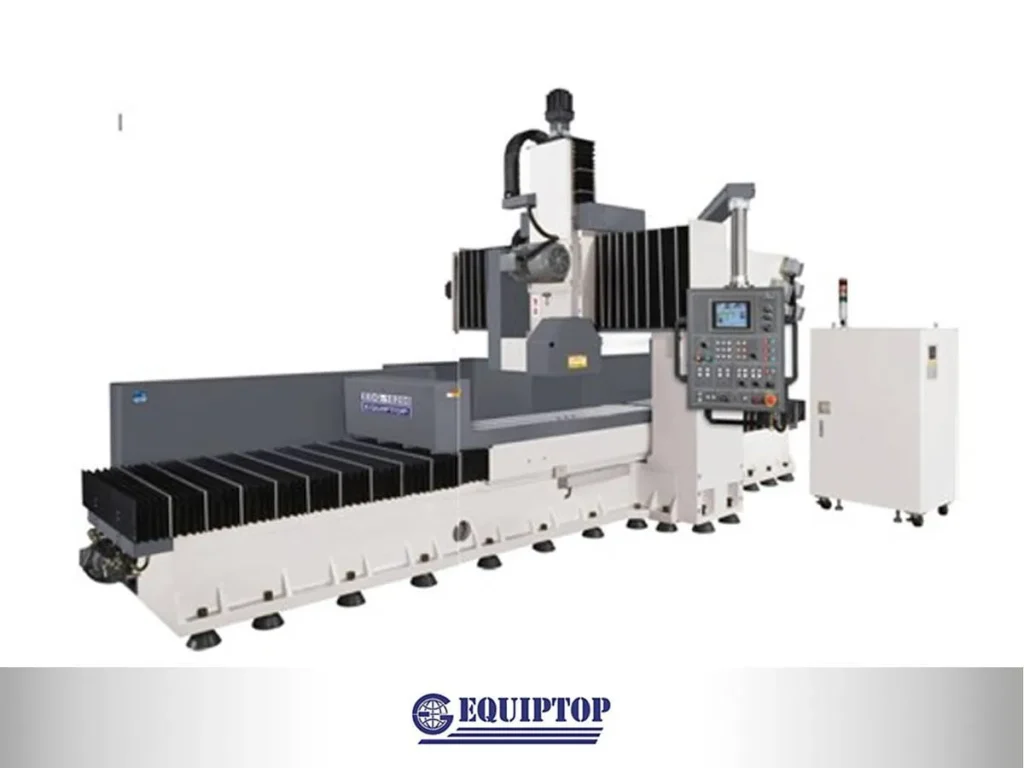

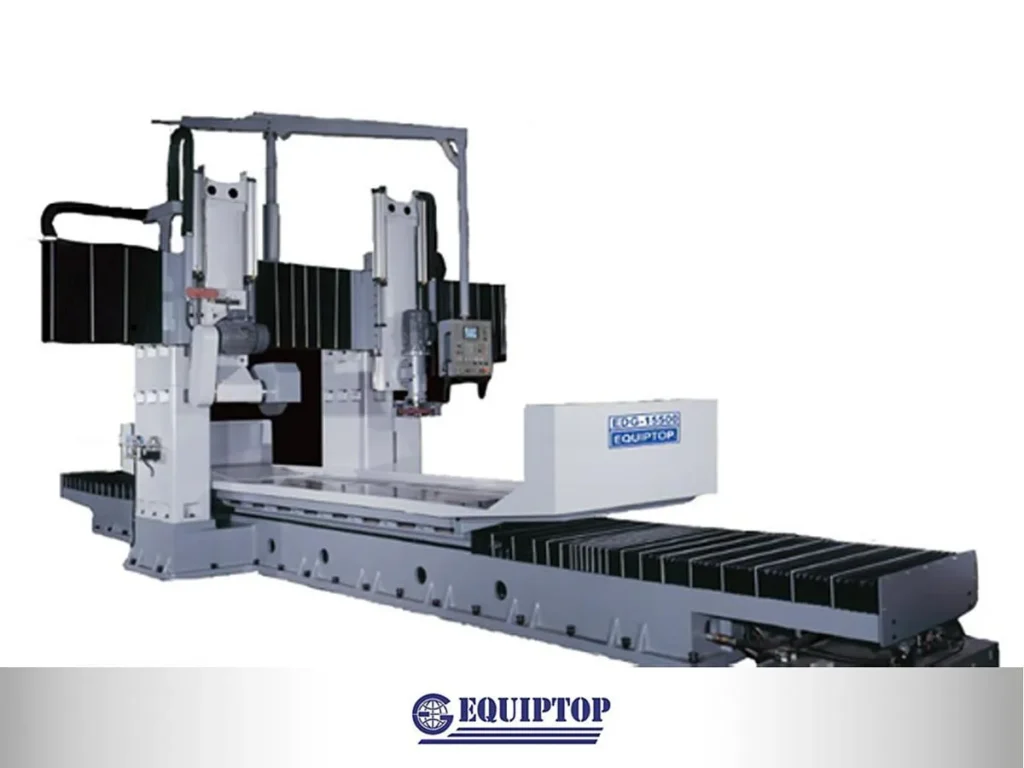

Rectificadora de pórtico Equiptop Serie EDG

La Serie EDG de Equiptop está pensada para el rectificado plano de grandes superficies que requieren altas cargas de trabajo, mediante una estructura de pórtico de doble columna. La gama se organiza en cuatro familias según el ancho de mesa —800, 1.000, 1.200 y 1.500 mm—, con longitudes de trabajo de hasta 5.000 mm y una capacidad de carga de mesa de hasta 8.000 kg, cubriendo desde piezas de tamaño medio hasta grandes componentes estructurales.

La mesa se desplaza mediante accionamiento hidráulico sobre guías de doble V de gran sección, con velocidad longitudinal regulable de 5 a 25 m/min. El cabezal horizontal monta una muela de Ø510 mm y gira a 1.150 rpm, con un motor de 15 CV en las series 8, 10 y 12 (ampliable a 20 CV) y de 20 CV en la serie 15 (ampliable a 25 CV). La penetración vertical del cabezal se ajusta mediante volante manual con tres resoluciones seleccionables: 0,001, 0,01 o 0,1 mm por impulso.

El avance transversal automático se mueve entre 0 y 35 mm por incremento en las series 8 a 12, y entre 0 y 50 mm en la serie 15, con una velocidad transversal máxima de 3.000 mm/min en las primeras y 2.000 mm/min en la serie 15. En los modelos de mayor tamaño, la distancia entre columnas llega a los 2.050 mm. La máquina incorpora lubricación automática de guías, acoplamientos de alta rigidez y servomotores sin holgura en los mecanismos de avance.

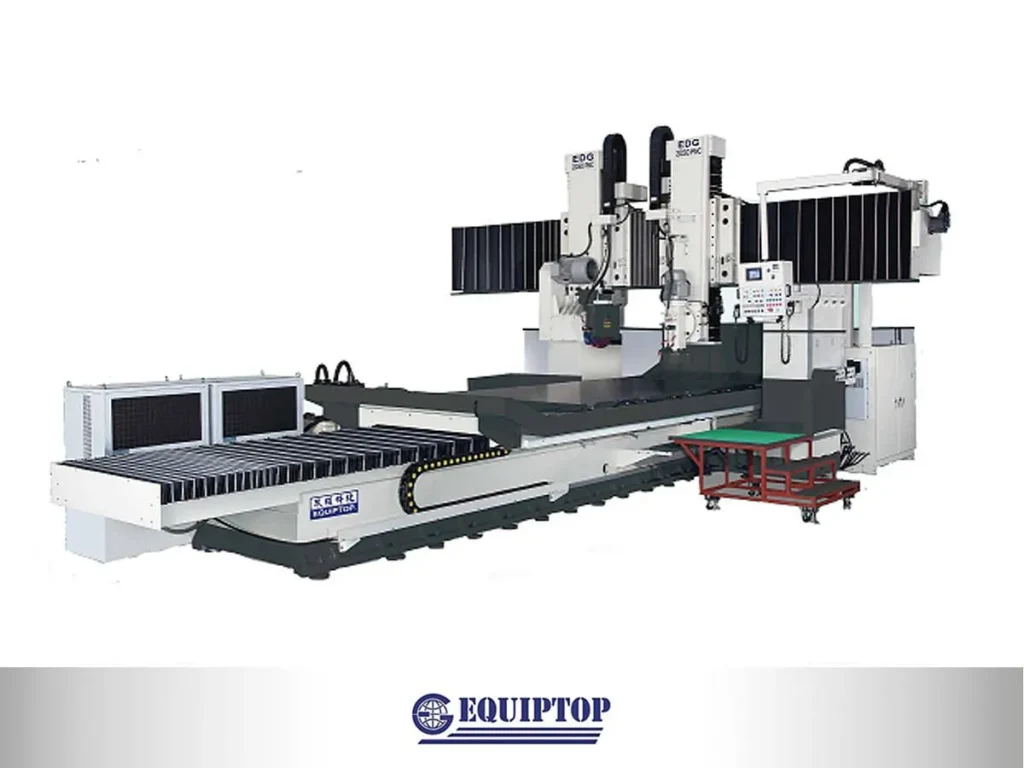

Como opción, la Serie EDG puede equiparse con un cabezal vertical giratorio (de 7,5, 10 o 15 CV y ángulo ajustable), que amplía sus capacidades al rectificado angular y de perfil. Entre los accesorios disponibles también se encuentran el plato electromagnético con desmagnetizador, el separador magnético con filtro de papel automático, el equilibrador dinámico y la refrigeración de aceite hidráulico.

Por su capacidad de carga y superficie de trabajo, esta serie está indicada para empresas de mecanizado pesado, fabricantes de matrices y moldes, y sectores como construcción de maquinaria, energía y bienes de equipo que necesiten incorporar rectificado de grandes superficies planas.
