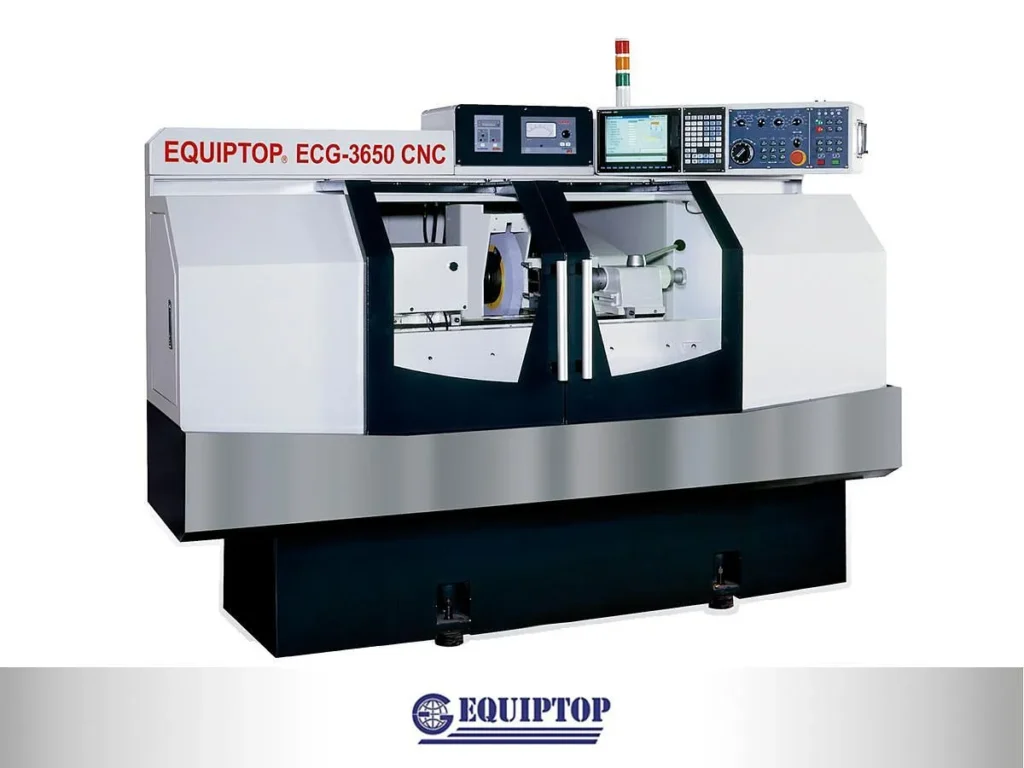

Equiptop Serie ECG cylindrical grinding machine

La Serie ECG de Equiptop reúne siete modelos de rectificadora cilíndrica CNC, desde el ECG-2740 CNC hasta el ECG-35100 CNC, orientados al rectificado exterior e interior de piezas de revolución con alta exigencia dimensional: ejes, casquillos, rodillos y componentes similares. La gama se divide en dos familias según el diámetro máximo de rectificado: la serie 27, con Ø270 mm, y la serie 35, con Ø350 mm; la distancia entre centros va de 400 a 1.000 mm según el modelo, cubriendo desde piezas cortas hasta ejes de longitud considerable.

Los ejes X y Z se accionan mediante servomotores NC con husillo de bolas de precisión, alcanzando una unidad mínima de ajuste de 0,001 mm. El cabezal de muela tiene un recorrido máximo de 250 mm con avance rápido de 6 m/min; la muela gira a 1.650 rpm (1.890 rpm opcional) con una velocidad periférica de 35 m/s (45 m/s opcional), movida por un motor de 5 CV ampliable a 7,5 CV. El husillo del cabezal está fabricado en acero aleado SNCM220 con varios tratamientos térmicos y montado sobre rodamientos fluido-dinámicos, para mantener rigidez y resistencia a la vibración durante el rectificado.

Uno de los puntos fuertes de esta serie es su control CNC con interfaz gráfica, que ofrece modos de operación OD, ID, cara frontal y perfil: el ciclo de rectificado se introduce paso a paso, sin necesidad de programar en código G ni M, dividiéndose en fases de desbaste, semiacabado, acabado y chispazo final, con hasta cinco configuraciones de diamantado y cinco perfiles de rueda seleccionables gráficamente.

El cabezal porta-piezas monta rodamientos de alta precisión con protección reforzada frente a la humedad, y su husillo de trabajo gira entre 10 y 600 rpm con cono MT4; el contrapunto está disponible en versión manual o hidráulica, con lubricación por baño de aceite, y la mesa permite un giro de hasta ±11° según el modelo. Entre las opciones disponibles se encuentran el cabezal de rectificado interior, la sonda de medición, el equilibrador automático de muela, el contrapunto hidráulico y el separador magnético.

Por su versatilidad y precisión, esta gama está dirigida a talleres de mecanizado y fabricantes de componentes en sectores como automoción, maquinaria agrícola e industria hidráulica que necesiten ampliar su capacidad de rectificado cilíndrico CNC con tolerancias estrechas.
